O Sistema Isolaje Modular é um sistema construtivo estrutural indicado para aplicação de laje como piso, telhado ou forro. É composta com peças pré-moldadas de concreto nanocelular e montada com longarinas de aço pré-dimensionadas, cortadas e soldadas. A solução conta com as mesmas características técnicas das tecnologias Isobloco; sendo igualmente termoacústico, antiumidade, anfi-mofo e corta-fogo.

Por ser um elemento estrutural, também deve ser concebida conforme o projeto estrutural do calculista e normas técnicas vigentes; porém o procedimento de montagem é diferenciado, conferindo maior rapidez e eficiência para a obra, e sendo bastante recomendado para reformas em geral e soluções modulares, como a Solução Isobox Modular.

Oficialmente, temos disponível duas dimensões de lajotas em Sistema Isolaje Modular: o Sistema Isolaje Modular (7x60x30)cm, onde a distância entre as longarinas é de 60cm; e o Sistema Isolaje Modular (7x30x60)cm, onde as distâncias entre as longarinas é de 30cm; ambas as peças de lajotas com 7 cm de espessura. É possível encomendar outras espessuras ou dimensões de peças de lajotas, desde que haja volume e estejam de acordo com a nossa disponibilidade industrial.

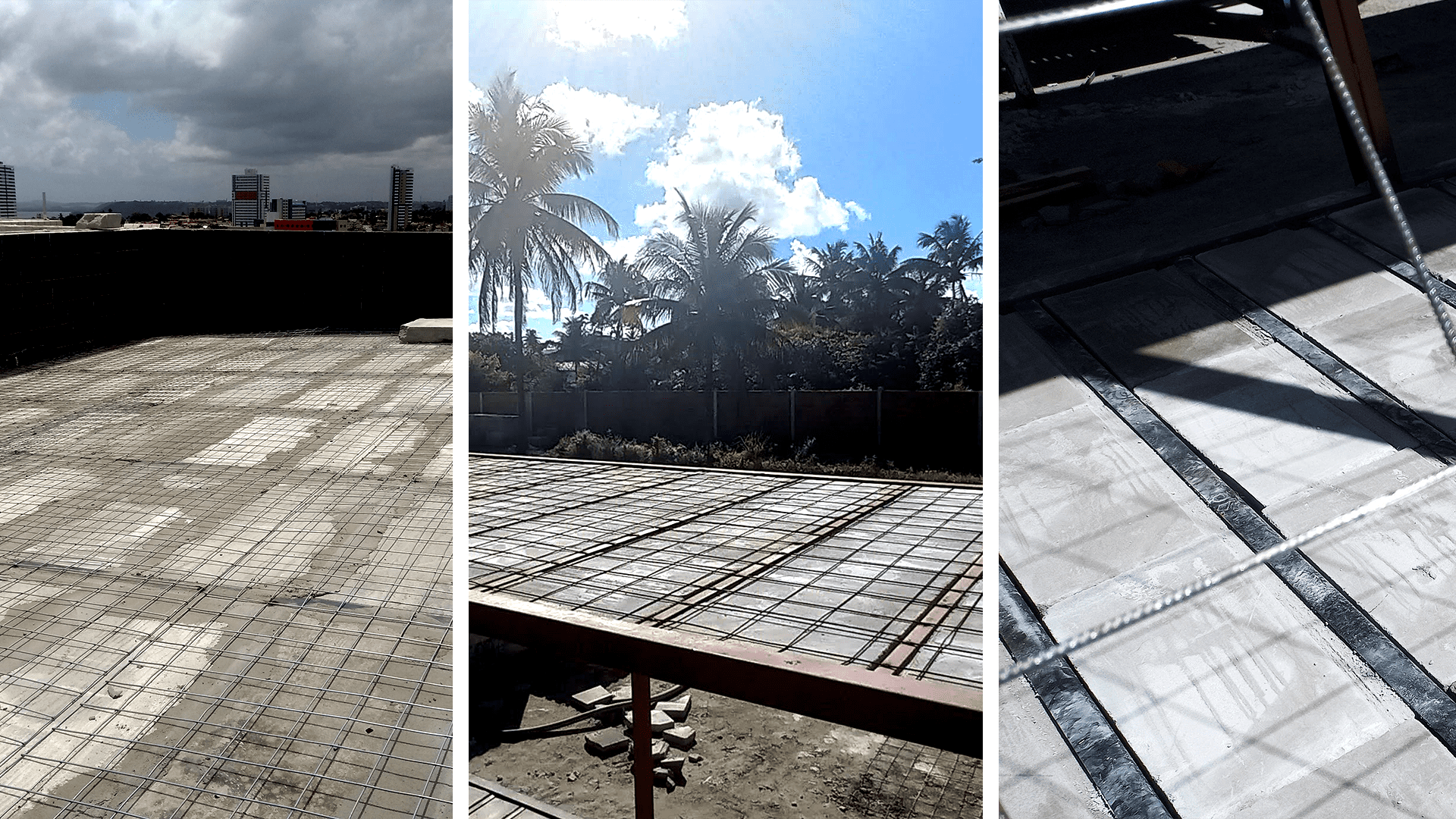

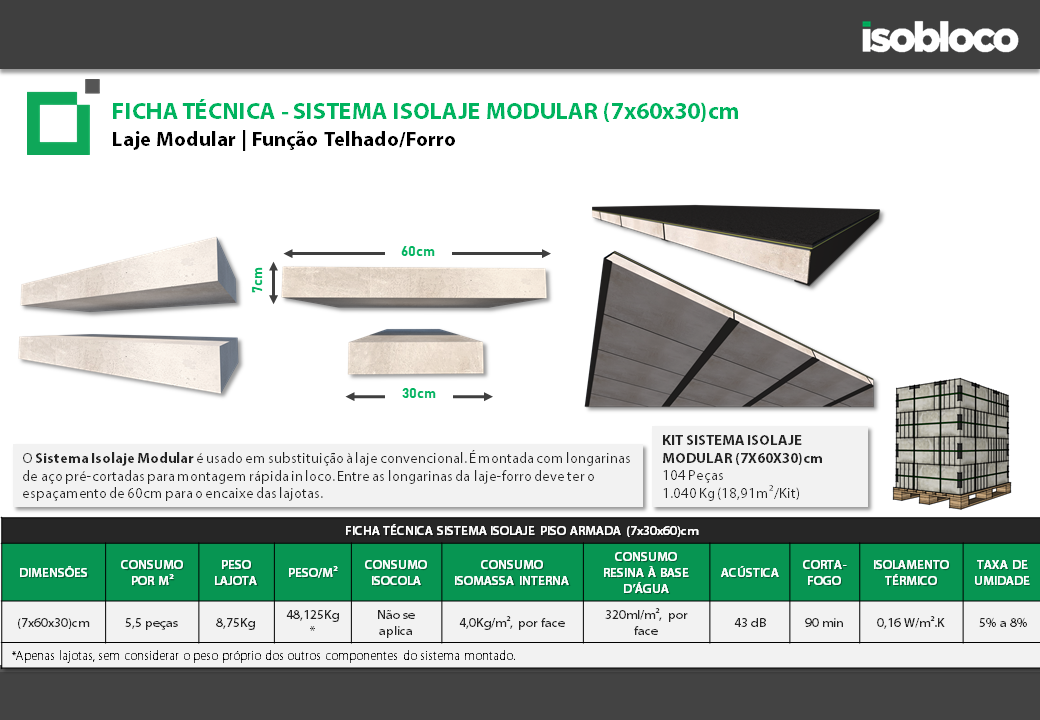

FICHA DE CARACTERÍSTICAS TÉCNICAS

SISTEMA ISOLAJE MODULAR (7x60x30)cm

  • INDICADO: para aplicação de laje, com uso definido para telhado e/ou forro.
  • OBSERVAÇÕES: o consumo de lajotas por m² é estimado e varia conforme cada projeto e necessidade particular. Consequentemente o rendimento do Kit, que depende do consumo, também será impactado. É imprescindível que o gestor da obra faça a verificação dos quantitativos desses materiais em função do projeto e procedimentos executivos.

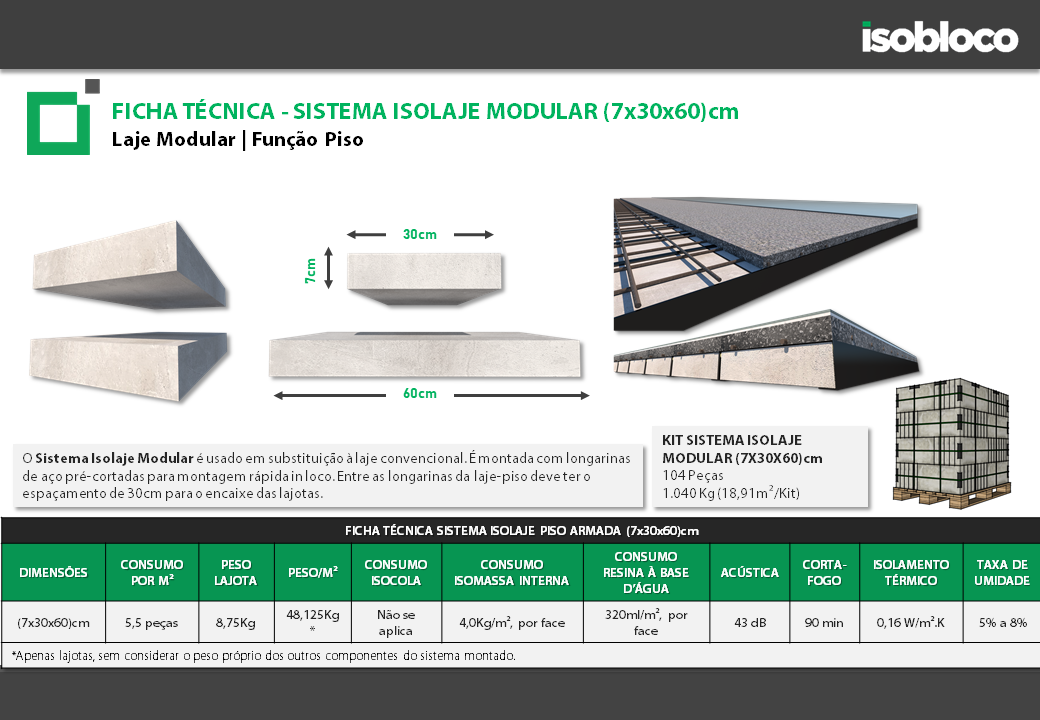

SISTEMA ISOLAJE MODULAR (7x30x60)cm

  • INDICADO: para aplicação de laje, seja seu uso como piso, telhado ou forro.
  • OBSERVAÇÕES: o consumo de lajotas por m² é estimado e varia conforme cada projeto e necessidade particular. Consequentemente o rendimento do Kit, que depende do consumo, também será impactado. É imprescindível que o gestor da obra faça a verificação dos quantitativos desses materiais em função do projeto e procedimentos executivos.

DÚVIDAS FREQUENTES SOBRE O SISTEMA ISOLAJE ARMADA

1) QUAL O PESO POR M² DO SISTEMA ISOLAJE ARMADA?

O peso por metro quadrado estimado é 48,15kg/m², considerando apenas as lajotas, pois a carga dos outros materiais e insumos, inerentes à composição do sistema contrutivo, é variável e depende do projeto, paginação e da execução de cada laje. Lembrando também que, conforme supracitado, a carga das lajotas é estimada, pois o consumo de peças/m² podem aumentar ou diminuir conforme a paginação das lajotas + longarinas + armaduras feitas pelo engenheiro calculista.

2) QUAL A CARGA MÁXIMA QUE O SISTEMA ISOLAJE ARMADA SUPORTA?

A carga máxima do Sistema Isolaje Armada é definida pelo engenheiro calculista a partir da demanda estrutural de cada laje, da mesma maneira que são calculadas os sistemas de lajes convencionais (lajota cerâmica, EPS, concreto etc). Pois deve-se lembrar que laje é um elemento estrutural, de igual modo à fundação, vigas e pilares, necessitando também ser feito um cálculo estrutural.

Os calculistas de maneira geral, consideram a lajota como valor nulo no cálculo estrutural da laje, embora que, pela resistência mecânica do nosso concreto celular, e também pelos nossos trabalhos em campo, o Sistema Isolaje Modular tem se mostrado bastante eficiente. Clique aqui para baixar o teste de resistência mecânica da lajota de Isolaje (7x30x60)cm.

A mesa de concreto pode ser substituída por uma camada de graute. Importante também ressaltar, que no Sistema Isolaje Modular, não é necessário escoras durante a sua montagem, pois as longarinas são soldadas e as lajotas encaixadas de modo a conferir maior estabilidade à laje em geral.

Para conseguir chegar na carga máxima suportada da laje é preciso também considerar os outros materiais, camadas e também as suas características técnicas, como:

  • Armações positivas e negativas;
  • Espessura, composição e FCK da mesa de concreto (recomendado resistência mínima de 25MPa com brita zero) ou mesa de graute;
  • Dimensão dos vãos e apoios;
  • Existência ou não de carga concentrada nessa laje;
  • Peso próprio da laje.

Porém se considerarmos uma laje com Sistema Isolaje Modular (7x30x60)cm com um capeamento de graute com 2cm a 3cm, apoiada em todas as suas extremidades, com vãos de até 3m na largura e no comprimento; podemos levar em consideração que ela suportará o mínimo de 500kg/m².

3) COMO É A LONGARINA DE AÇO E QUAL A QUANTIDADE DEVE SER USADA POR M² NO SISTEMA ISOLAJE MODULAR?

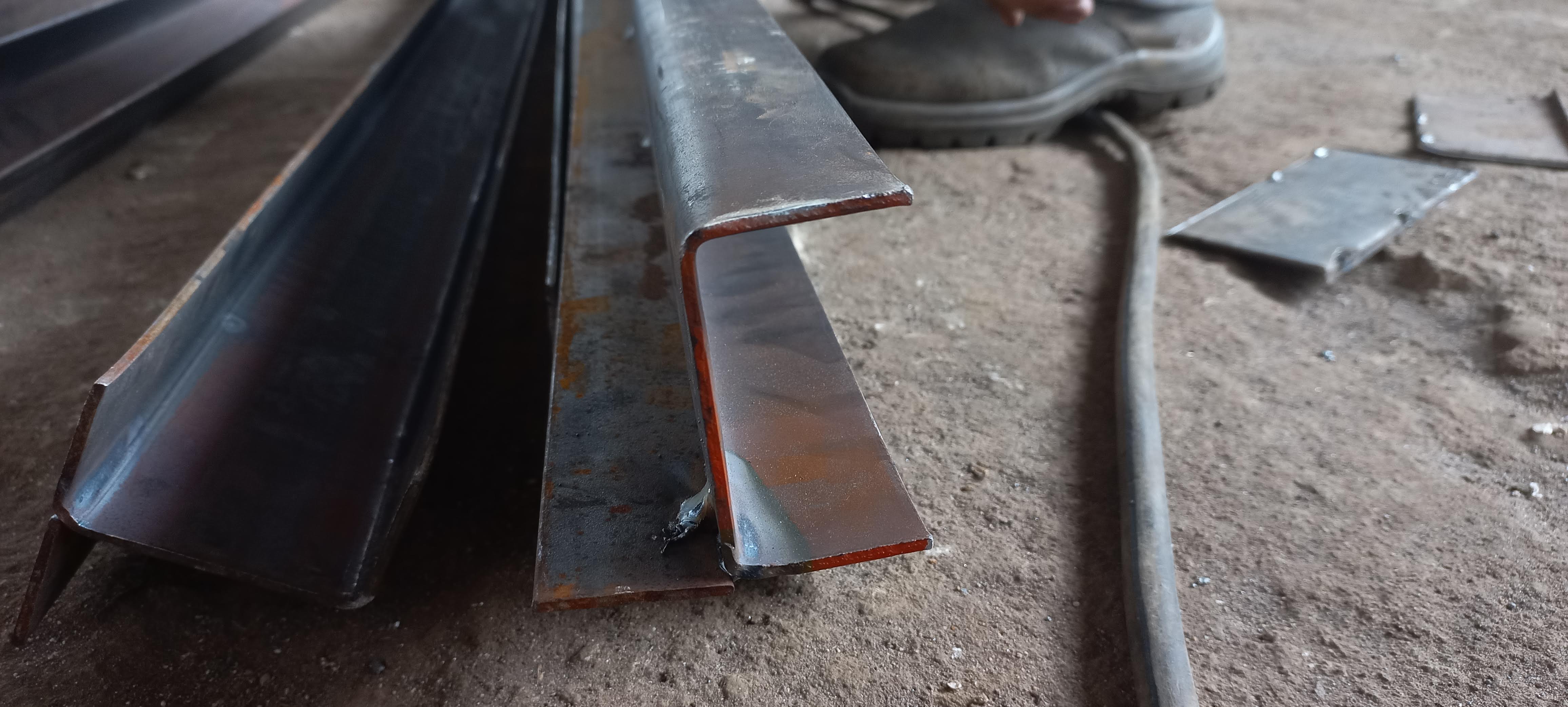

Longarina de aço do Sistema Isolaje Modular: Perfil U soldado à Cantoneira L ou Barra Chata

As longarinas de aço do Sistema Isolaje Modular é a junção de dois perfis metálicos através de solda MIG. Junta-se o Perfil U – L3pol x Esp.2mm + Cantoneira L – L 1 1/2pol x Esp.1/8 pol ou Barra chata – L 1 1/2pol x Esp.1/8 pol. Lembrando que, por contar com aço, exige mão de obra qualificada; logo as longarinas devem ser trabalhadas (corte + solda) por um técnico especializado.

Já em relação ao consumo de longarinas de aço por m², deve-se considerar que a distância entre elas está diretamente ligada ao sentido e forma de aplicação das lajotas; se for no Sistema Isolaje Modular (7x60x30)cm, por exemplo, a distância entre as longarinas é de 60cm; enquanto que o Sistema Isolaje Modular (7x30x60)cm, a distância entre as longarinas é de 30cm, como já mencionado acima.

Todos os detalhes devem ser levados em consideração, sendo o correto também realizar a paginação dessas longarinas no projeto estrutural e/ou executivo. Então é importante salientar que os consumos estimados de longarinas por m², informados a seguir são apenas para uso comparativo e para obtenção de quantitativos estimados.

  • Sistema Isolaje Modular (7x60x30)cm [função laje forro/telhado] – 1,67 metros lineares por metro quadrado de laje (1,67m/m²).
  • Sistema Isolaje Modular (7x30x60)cm [função laje piso] – 3,34 metros lineares por metro quadrado de laje (3,34m/m²).

A grande vantagem dos perfis de aço, é que quando eles são otimizados já na fase projeto e, quando possível, posicionados com o mesmo raciocínio de uma construção modular, torna-se possível zerar as perdas de aço por completo.

4) POSSO COMPRAR O AÇO DO SISTEMA ISOLAJE MODULAR COM A ISOBLOCO?

Não. Não realizamos a venda direta de perfis de aço. O mesmo vale para outros materiais complementares, como: malha de aço, vergalhões de aço, concreto usinado, graute, impermeabilizantes, revestimentos, etc. Todos os materiais complementares inerentes à montagem do Sistema Isolaje Modular devem ser comprados diretamente com os fornecedores respectivos para cada demanda.

Para maiores detalhes técnicos, você pode baixar os laudos técnicos e consultar o nosso guia de montagem do Sistema Isolaje Modular.

Para comprar essa solução, peça em nosso Whatsapp.

Nossas soluções estão totalmente amparadas pelas seguintes normas técnicas: NBR 13438:2013; NBR 13440:2013; NBR 14956-2:2003; ABNT NBR 15575.
